3D billeder i CorelDRAW

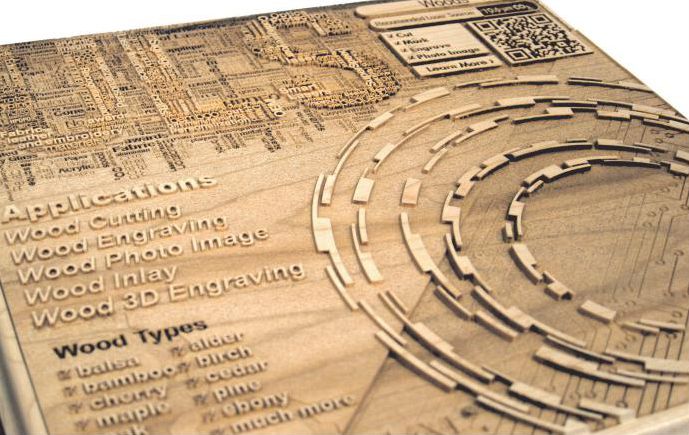

3dintroIntroduktion

Dette applicationstip vil vise hvordan almindelige tegninger og vector logoer konverteres til 3D billeder ved hjælp af CorelDRAW til laser gravering.

Overblik

Corel DRAW versionerne 12, X3, X4, X5, X6, X7 og X8 vil virke med denne proces. Denne vejledning burger Corel DRAW version X7 for at illustrere processen.

Note: Det anbefales at bruge en kraftig laser til denne process; dog kan de fleste laser styrker bruges omend det vil gå langsomt.

Mere avancerede billeder som foto og ansigter, kan ikke bruge denne metode. Billeder fra dyre avancerede 3D scannere, 3D kameraer systemer eller specielle 3D software er nødvendige for denne form for billede.

Hvis meget detaljerede billeder er nødvendige og ikke kan blive genereret ved hjælp af denne vejledning, er der virksomheder med software og hardware til at oprette eller konvertere dit billede til et 3D klart laserbillede for et gebyr. Disse virksomheder producerer 3D clipart, og kan udføre specialopgaver. Hvis du er interesseret i dette skal du gå til: www.gantryco.com.

1  2

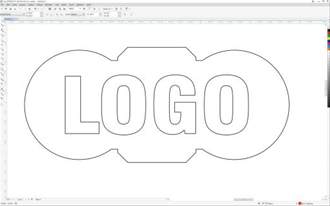

 1. Design eller åben fil, converter filen til sort hairline omrids som vist.

Hairline er den tyndeste type omrids der findes

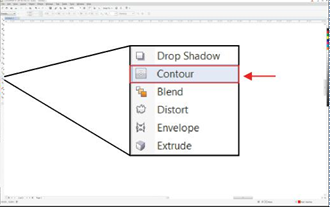

 2. Vælg contour værktøjet I den venstre toolbar, eller drop-down menuen: Effects/Contour.

Contour  genvejstast: Ctrl+F9
1  2

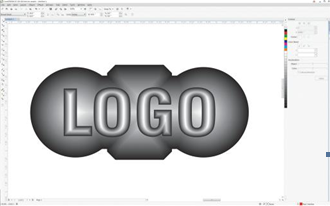

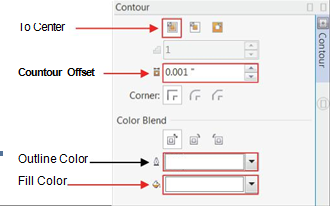

3. Vælg filen med det omrids du vil give contour. I contour feltet vælges “To center” og set contour offset til 0.25mm (0.001”). Vælg hvid som omrids og fyldfarve. Tryk på “APPLY” knappen.

4. Anvend dette på alle de relevante komponenter I designet.

Det kan være nødvendigt at ændre rækkefølge på objekterne så de kommer til syne. Dette gøre ved at trykke “Shift+Page up eller page down”.

1  2

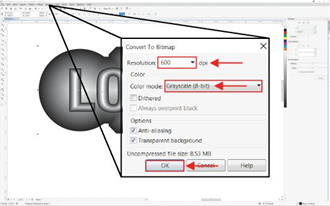

5. Vælg figure nog gå til drop-down menuen Bitmaps/Convert to Bitmap. Her ændres opløsningen til 600dpi, og Color mode til grayscale (8- bit) og vælg “OK”.

Dette konverterer billedet til .bmp format og mindsker størrelsen så det er nemmere at håndtere

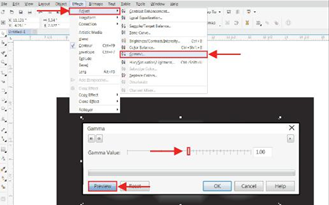

6. Placer en sort baggrund for effektens skyld (ikke nødvendigt). Vælg figure nog gå til drop­down menu Effects/Adjust/Gamma. Juster slider “Gamma Value” for at justere billedet og “Preview” for at se ændringerne

1  2

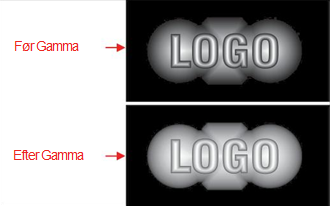

 7. Gamma korrektion vil justere stejlheden I billedet og den made det vil gravere. Større justering giver mindre stejlhed.

Test vil være nødvendige for at få den ønskede effekt afhængigt af materiale og ønskede dybde i dette materiale

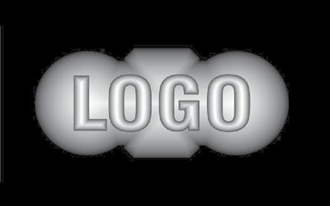

8. Filene er nu klar til gravering.

1  2

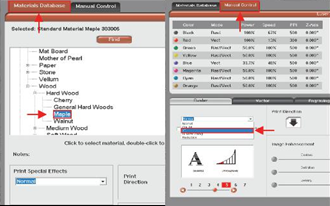

 9. Vælg material fra materialedatabasen. Gå til manuel control og vælg 3D

Ved først at vælge material I materialedatabasen overføres instillingerne til Manuel control da 3D ikke er en mulighed i Materialedatabasen.

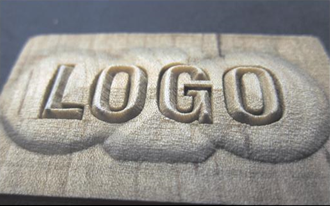

10. Graver dit 3D billede (Ahorn).

Flere gennemløb er anbefalet for at opnå dybde frem for lavere hastighed. Dette giver et renere og skarpere resultat (Dette eksempel er lavert med 4 gennemløb på 50 watt laser)
1  2

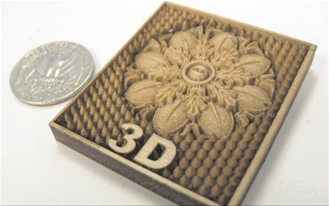

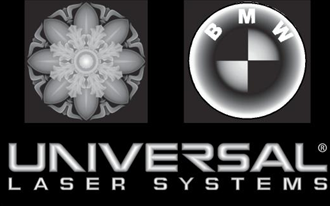

 11. De mest almindelige former og vector logoer kan konverteres til 3D efter denne metode.



 12. Hårdt træ og nogle plast typer egner sig bedst til 3D gravering. Nogle materialer virker bedre end andre og det er nødvendigt at prøve sig frem for at finde ud af hvordan et givent material virker ved 3D gravering.
