Metal mærkning med laser

MetalT&TIntroduktion

Mærkning af metal kan være vanskeligt. Nogle metaller virker med udvalgte lasertyper og andre med alle lasertyper. Disse sider vil beskrive udfordringerne ved lasermarkering på metal.

Universal Laser Systems anvender to bølgelængder til lasermarkering på metal. Den mest almindelige er 10,6µm CO2laser og 1,06µm Fiber laser. Dette tip sheet vil gennemgå alle slags metalmærkning med begge lasertyper.

Dette tip beskriver tre metoder til mærkning af metal. For at afgøre hvilken metode der egner sig bedst er hver metode beskrevet I detaljer for at give et forståeligt perspektiv og effektiv og enkel mærkning.

Dette document indeholder er metalmærkningsskema. For at hjælpe med at identificere den bedste lasertype for metalmærkning.

Dybtegående overblik:

Metalmærkning med metalmærkningspasta

(High Power Density Focusing Optics) HPDFO Direkte metalmærkning™

Fiberlaser metalmærkning

Lasermetalmærkningsskema

Afhængig af hvilket metal vil der være forskellige muligheder for mærkning. Nedenstående skema viser de forskellige muligheder afhængigt af metal type og laser configuration

Metal-type Direkte Co2 mærkning 10,6µm *Metalmærknings- pasta Direkte Fiber laser 1,06µm
Stål X1 X X
Rustfrit stål X1 X X
Jern X1 X X
Messing   X X
Overfladebehandlet messing (malet) X   X
Aluminium   X X
Anodiseret aluminium X   X
Kobber   X X
Titan X1 X X
Wolfram Bør testes af X X
Karbid Bør testes af X X
Alum A Mark X   X
Nikkel   X X
Kobolt   X X
Krom belægning Bør testes af X X
Tin   X X
Sølv   X X
Guld   X X
1 Kræver HIGH POWER DENSITY FOCUSING OPTICS (HPDFO) giver ingen dybdegravering. Kun farveændring I overfladen..
* Metalmærkningspasta kræver en ren overflade uden lak og polermidler


Metalmærkning med metalmærkningspasta



1 2

1. Tag et stykke råt metal af vilkårlig type.

Det skal være uden lak eller fernis af nogen art, ellers vil det ikke virke

2. Smør eller sprøjt metalmærkningspasta/tape på overfladen af det rå metal.

 3  4

3. Lasermærk metallet fra materialedatabasens instillinger for metalmærkning.

Brug “Medium” instillinger for kulholdige metaller og “Mørk” instillinger for alle andre.

4. Fjern det færdige skilt fra laseren. Vask det resterende mærkningspasta af med vand.

 5

Metalmærkningspasta detaljer:

Metalmærkningspasta er et flydende, keramiklignende produkt, og når det er påført det rå metal anvender laseren til at ”skyde” på et afgrænset område og således effektivt sammensmelte sort glas til overfladen af metallet. Dette er årsagen til at metallet ikke må værer lakeret eller på anden måde behandlet

Ting man bør overveje:

Metalmærkningspasta kan være dyrt. Ved anvelndelse kan det tilføre en yderligere omkostning til den mærkede del.

Denne overflademærkning kan kun fjernes mekanisk

5. Færdigt højkontrast melal skilt.

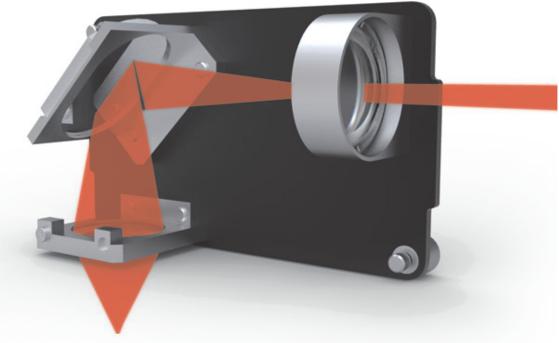

 HPDFOlens(High Power Density Focusing Optics) HPDFO Direkte metalmærkningTM

Laser mærkning med (High Power Density Focusing Optics kit) HPDFO virker kun på nogle metaller. Metallet bør være kulstofbasseret som f.eks. stål. Mærkningen fra laseren vil være fra gullig til brun.

HPDFO anvender en patenteret måde at udvide strålen inden i fokuseringshuset. Denne udvidelse tillader strålen at blive fokuseret I et meget mindre fokuspunkt, Velegnet til detaljeret laser mærkning med fine tollerancer. Ud over skarpere billeder og flere anvendelsesmulighedder, Vil systemer der anvender HPDFO drage nytte af lettere slut-optik og effektivt bevægelsessystem.

For at behandle materialer med HPDFO linse:

  1. Placer kulstofbaseret metal I laseren
  2. Vælg “Direkte mærkning” I materialedatabase og angiv materialetykkelse.
  3. “Skyd” på metallet med laseren
  4. Resultatet ses med det samme

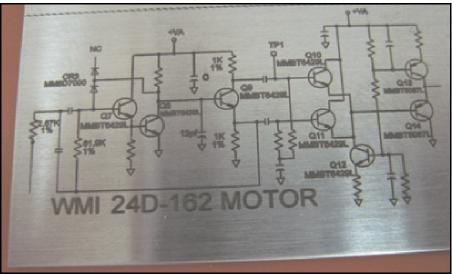

    HPDFOstaal
    HPDFO mærke på stål

CO2 Laser metalmærkning og HPDFO linse detaljer:

  • Kræver 50+ watt hvis ikke det skal gå ud over produktiviteten, vektorer er dog hurtige
  • Virker fortrinsvis på kulholdige metaller
  • Mærkningen er UV bestandig
  • Mærket i dybden, kan ikke skrabes af

Fiberlaser 1,06µm metalmærkning

Direkte mærkning med fiber laser er langt den hurtigste og bedste løsning for mærkning af alle metaller. Denne bølgelængde vil mærke direkte på hvilket som helst metal uden brug af specialoptik og pasta. Kontrasten vil være afhængig af typen af metal

Mærkning af metal med fiber laser:

  1. Placer en vilkårlig type metal I laseren

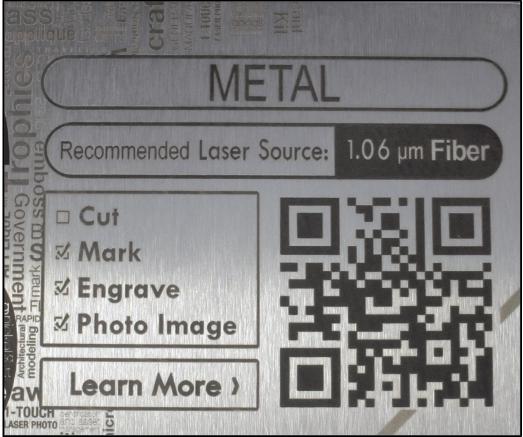

    FiberStaal
    Fiber laser mærkning på rustfrit stål
  2. Vælg metaltypen fra materialedatabasen og angiv tykkelsen
  3. Kør jobbet
  4. Resultatet ses med det samme

Mærkning af metal med fiber laser, detaljer:

  • Alle linser kan anvendes til alle typer metal
  • Metal kan være lakkeret og kan stadig mærkes
  • Mærkningen er UV bestandig
  • Mærket i dybden, kan ikke skrabes afThe easiest and fastest laser mark on metals
  • Nogle metaller kan dybdegraveres

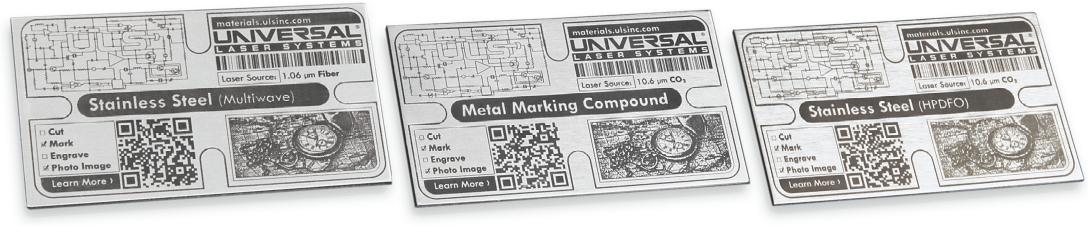

Metalmaerkning
Fiber laser 1.06µm (Multi-wave) Metal Marking Compound 10.6µm CO2 HPDFO Direct Mark10.6µm CO2
